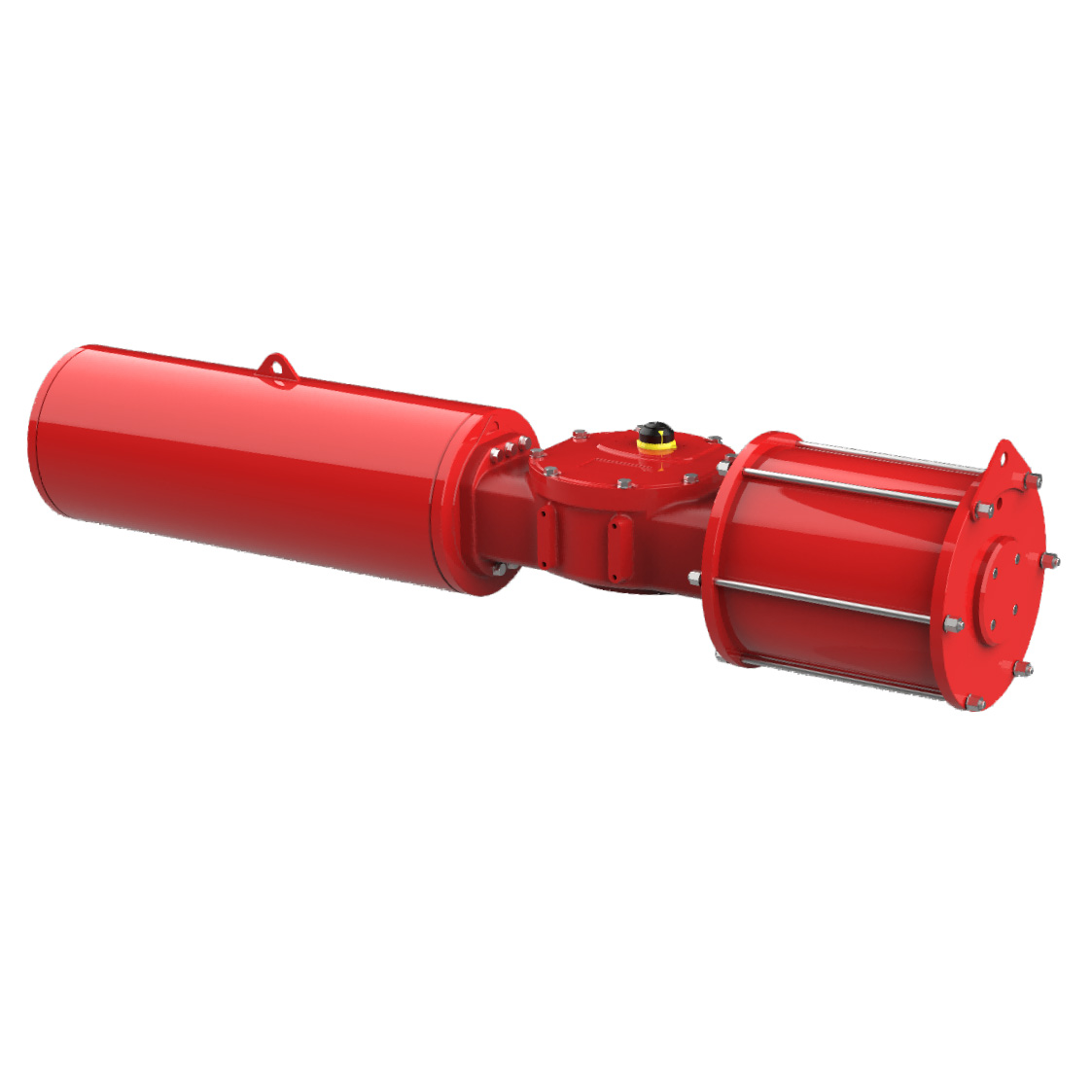

Zware Scotch Yoke -actuator, is een soort hoekige slag zuiger pneumatische actuator, het pneumatische actuatorontwerp van het juk is delicaat en compact, vast en duurzaam, geschikt voor kogelkleppen, vlinderkleppen, plugkleppen en andere kleppen die van toepassing zijn op 90 ° hoek van de schakel- of regulatiebeheersing.
1. Produceer introductie
Scotch Yoke -actuatoren automatiseren voornamelijk klepactiviteiten. Ze zetten lineaire beweging efficiënt om in rotatiebeweging. Het Basic Scotch Yoke -mechanisme bestaat uit een schuifblok dat binnen een vast juk beweegt. Deze interactie tussen het schuifblok en het juk is cruciaal voor de werking van de actuator. Terwijl de zuiger beweegt, duwt het het schuifblok langs het juk, waardoor een rotatiebeweging ontstaat. Dit ontwerp zorgt voor soepele en gecontroleerde bediening.
2. Productparameter (specificatie)
Model: JHD series
Spring End Output koppel: 424N.M - 81421N.M
Structuur: Scotch Yoke
Toepassing: kogelklep, vlinderklep, plugklep en andere kleppen
Luchttoevoerdruk: 3 - 8 bar
Cilindermateriaal: koolstofstaal
Midden lichaamsmateriaal: ductiel ijzer of koolstofstaal
Luchtbronregeling: door gefilterde perslucht, geen smeerolie nodig, moet de olie passen voor NBR onder gesmeerde toestand.
Toepasselijke omgevingstemperatuur:
Standaard -20 ℃ ~ 80 ℃
Lage temperatuur -40 ℃ ~ 80 ℃
Hoge temperatuur -15 ℃ ~ 150 ℃
Flensstandaard: ISO 5211
Roteer een slag: 90 ° (+/- 5 °)
Servic Life: volgens EN 15714-3
3. Produce functies
Scotch Yoke pneumatische actuator dubbelwerkende JHD2E0410YS heeft de onderstaande kenmerken:
● Structuur: zware Scotch Yoke Spring Return Type.
● Lage wrijving, lange levensduur volgens EN 15714-3.
● Aangepast op hoektrokkleppen, kogelventiel, vlinderkleppen, plugkleppen en andere kleppen.
● Montage flens in overeenstemming met ISO 5211.
● Hoge kwaliteit ductiel ijzer of koolstofstaaloppervlakcoating door schilderen.
● verkregen certificaat: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certificaat.
● High-end producten, uitstekende kwaliteit, compleet certificeringssysteem.
● Alle producten in de fabriek ondergaan een rigoureuze test, elk individu is gemarkeerd met trackingcode voor snelle identificatie en volledige tracking -service.
● Functioneel modulair: pneumatisch modulair, veermodulair, woningaandrijving modulair en enz., Alle modules kunnen worden geassembleerd en met elkaar worden vervangen; Het product stabieler maken in prestaties en gemakkelijker te onderhouden.
4. Module -optie
FAQ
Vraag: Bent u een fabrikant of een handelsbedrijf?
A: Wij zijn een fabrikant die al meer dan 20 jaar gespecialiseerd is in pneumatische actuatoren en versnellingsoperators, in Taizhou, de provincie Zhejiang, China.
Vraag: Als ik geïnteresseerd ben in uw zware Scotch Yoke -actuator, wanneer kan ik dan uw offerte ontvangen?
A: Al uw vragen worden binnen 24 uur beantwoord.
Vraag: Kun je produceren volgens de eigen technische tekeningen van de klant?
A: Ja, we bieden gepersonaliseerde aanpassingsservice.
